气动薄型球阀Q672F,Q671F

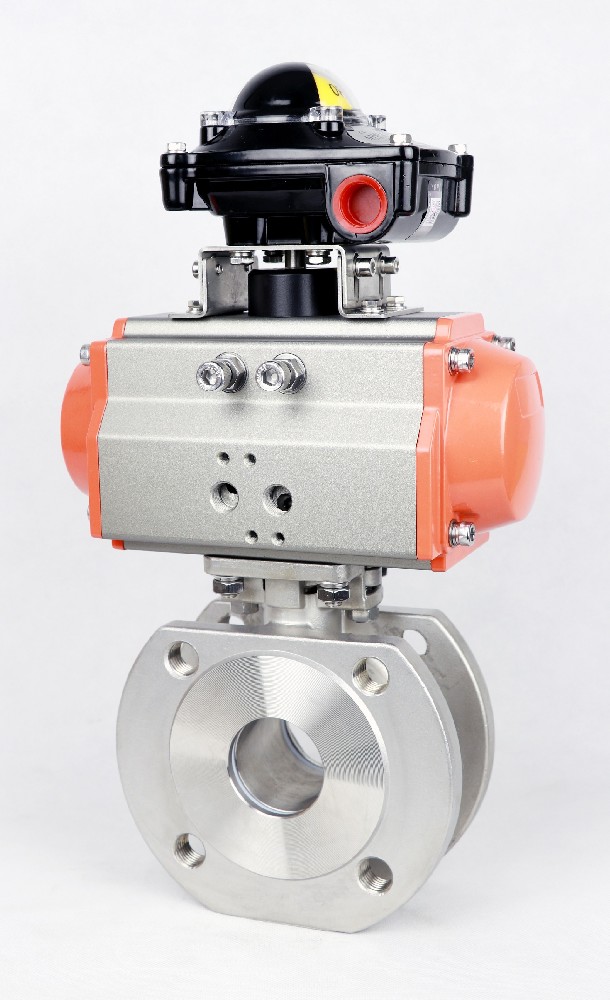

薄型气动球阀阀体是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。它采用高平台设计,具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。
产品咨询热线:0577-86678818

Q672F-16型气动对夹薄型球阀

产品详细说明
主要性能规范采用支架与执行机构连接,具有结构紧凑体积小,重量轻,摩擦力小, 回差小,动作平稳可靠等优点。
公称通径DN(mm)
15-150
公称压力PN(MPa)
1.6
公称压力PS(MPa)
强度试验
2.4
密封试验
1.76
材料材料代号
C
P
R
主要零件
阀体
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
蝶板
2Cr13
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
阀杆
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
密封圈
增强聚四氟乙烯 对位聚苯
填料
聚四氟乙烯 柔性石墨
适用工况
适用介质
水、蒸汽、油品
硝酸类
醋酸类
适用温度
-28℃~250℃
执行器
型号
GT系列、SW系列
气源压力
0.4-0.7Mpa
订购气动阀门产品须知
1、请在订货时提供详细口径规格、交货地地、交货时间。
2、根据管道需要,决定选用往复式(二位开关式)或弹簧复位式(常闭或常开式)。
3、可选配控制附件:(1)单电控电磁阀(断电进常闭或常开),(2)双电控电磁阀(开关式),(3)阀位开关回讯器,(4)气源处理三联件。特殊使用环境(易燃易爆场合),何选防爆型。
BQ672F-16型主要尺寸及执行器配置
公称通径DN(mm)
执行器型号







L
D
D1
D2
b
f
Z-Φd
15
35
95
65
45
14
2
4-M12
GT52/GT63K
20
38
105
75
55
14
4-M12
GT63/GT63K
25
42
115
85
65
14
4-M12
GT63/GT83K
32
50
135
100
78
16
4-M16
GT63/GT83K
40
60
145
110
85
16
4-M16
GT83K/GT110K
50
70
160
125
100
16
3
4-M16
GT83K/GT110K
65
95
180
145
120
18
4/8-M16
GT110/GT127K
80
118
190
160
135
20
8-M16
GT127/GT127K
100
140
215
180
155
20
8-M16
GT127/GT160K
125
175
245
210
185
22
8-M16
GT160/GT190K
150
210
280
240
210
24
8-M20
GT190/GT210K
